Comprendre un tableau électrique : composition et rôle

Dans une maison, le tableau électrique reste le coeur de votre installation électrique. Néanmoins, cet équipement ne se limite pas à un simple coffret, car il regroupe tous les modules qui assurent à la fois la gestion, la protection et la répartition de l'électricité dans toute votre habitation. Mais avant de vous lancer la tête la première dans l'achat d'un tableau, vous avez tout intérêt à comprendre son fonctionnement et sa composition…

Qu'est-ce qu'un tableau électrique ?

Le tableau électrique est un coffret qui centralise tous les circuits électriques d'un logement et relie le réseau public aux installations privées. Concrètement, il organise la distribution de l'électricité et intègre différents dispositifs destinés à protéger les équipements et les occupants. On trouve aujourd'hui une large gamme de tableaux électriques, adaptés aux besoins des habitations modernes et aux exigences réglementaires.

Dans les logements récents, le tableau électrique est généralement installé dans la GTL (Gaine Technique de Logement). Cet espace technique regroupe plusieurs éléments comme :

Le compteur électrique (découvrez nos idées déco pour le dissimuler)
Le disjoncteur général
Le tableau électrique
Le coffret de communication

Ainsi, cette organisation permet de centraliser les équipements électriques dans une zone accessible et conforme aux normes de sécurité.

Difficile de savoir quel tableau électrique choisir sans risquer de se tromper. Plutôt que de sous-dimensionner votre installation ou de payer trop cher, faites chiffrer un projet adapté à vos besoins réels.

👉 Je fais estimer mon tableau électrique

Quel est le rôle d'un tableau électrique ?

Distribuer l'électricité dans le logement

La première mission du tableau électrique consiste à répartir l'électricité vers l'ensemble des circuits d'un logement. Chaque circuit correspond à une fonction spécifique : l'éclairage, les prises de courant, le chauffage ou encore l'alimentation d'appareils particuliers.

L'électricité arrive d'abord depuis le réseau public vers le compteur, puis vers le tableau électrique. À partir de ce point, elle est dirigée vers les différents circuits grâce aux modules de répartition et aux conducteurs électriques.

Protéger l'installation et les occupants

Le tableau électrique joue également un rôle non-négligeable dans la sécurité de l'installation. Les différents dispositifs intégrés détectent les anomalies électriques et interrompent automatiquement le courant si nécessaire.

Certaines protections visent les équipements électriques, et permettent d'éviter les dommages provoqués par une surcharge ou un court-circuit sur un circuit donné.

D'autres dispositifs détectent, de leur côté, les fuites de courant pouvant provoquer une électrisation ou une électrocution. Lorsque ce type d'anomalie est détecté, l'alimentation est coupée immédiatement.

Permettre l'évolutivité de l'installation

Un tableau électrique est aussi conçu pour évoluer avec les besoins du logement. Les rails métalliques sur lesquels sont installés les modules permettent de déplacer ou d'ajouter facilement des équipements, et les normes prévoient également des emplacements libres dans le tableau pour anticiper l'ajout de circuits futurs.

Une borne de recharge, une pompe à chaleur, une nouvelle cuisine équipée… votre tableau électrique doit pouvoir suivre l’évolution de votre logement. Un professionnel peut prévoir dès maintenant une installation adaptée à vos besoins d’aujourd’hui et de demain.

👉 J’anticipe l’évolution de mon installation

De quoi se compose un tableau électrique ?

Le disjoncteur de branchement (DB)

Le disjoncteur de branchement est le premier niveau de protection de l'installation. Placé en amont du tableau électrique, il relie le réseau public à l'installation domestique.

Ce dispositif permet de couper l'alimentation générale du logement en cas de surcharge ou de court-circuit majeur. Il permet aussi d'interrompre volontairement l'électricité dans toute l'habitation, notamment lors d'une intervention dans votre habitation.

Les interrupteurs différentiels (30 mA)

Les interrupteurs différentiels assurent, quant à eux, votre protection contre les fuites de courant. Par défaut, leur seuil de déclenchement est fixé à 30 milliampères, qui est une intensité considérée comme dangereuse pour l'être humain.

En complément, ces dispositifs comparent le courant entrant et sortant d'un circuit. Lorsqu'une différence est détectée, ils coupent immédiatement l'alimentation de la rangée du tableau concernée.

A ce sujet, notons que la réglementation impose au minimum deux interrupteurs différentiels dans une installation domestique. Ils doivent protéger différents circuits du logement afin d'éviter une coupure totale en cas de problème.

Les disjoncteurs divisionnaires

Les disjoncteurs divisionnaires sont placés après les interrupteurs différentiels sur chaque rangée du tableau. Leur fonction consiste à protéger individuellement chaque circuit électrique, où chaque disjoncteur correspond à un circuit spécifique, comme l'éclairage d'une pièce ou les prises de courant d'une zone du logement.

Lorsqu'une surcharge ou un court-circuit est détecté, le disjoncteur coupe immédiatement le courant sur le circuit concerné. Cette protection permet d'éviter les dégâts matériels et les risques électriques.

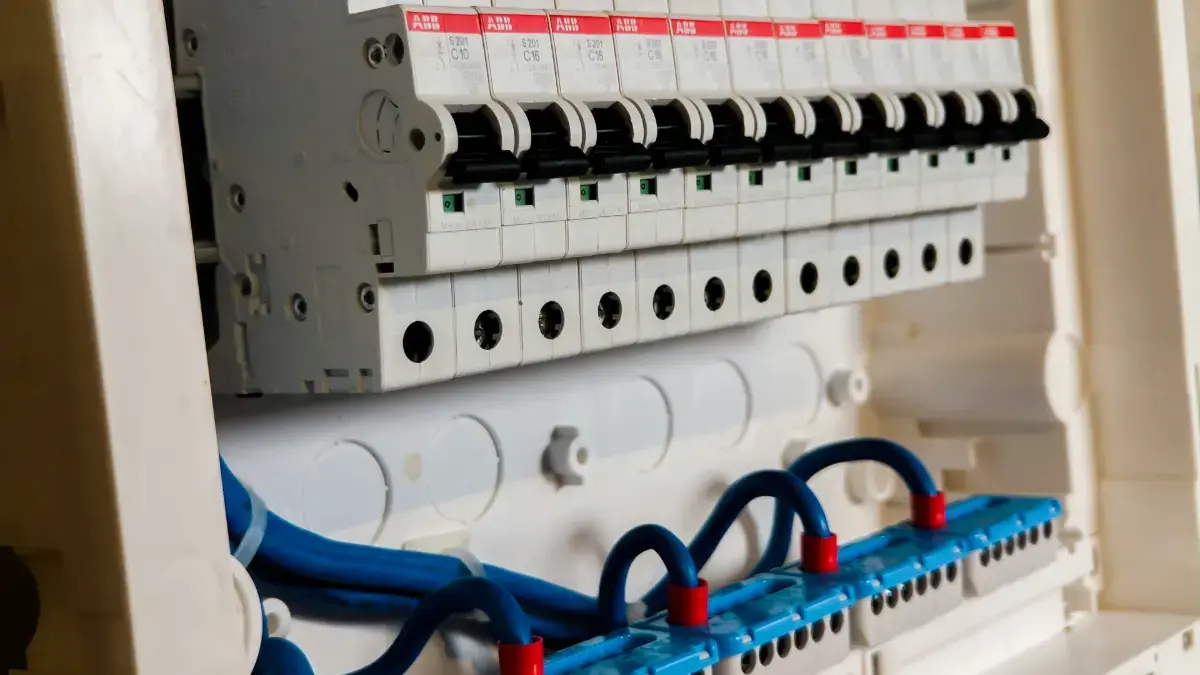

Les peignes d'alimentation et borniers

Les peignes d'alimentation et les borniers assurent la distribution de l'électricité entre les différents modules du tableau.

On parle d'ailleurs souvent de peignes électriques, des connecteurs rigides qui permettent d'alimenter plusieurs dispositifs à partir d'une même source. Ils existent en deux versions :

Les peignes horizontaux qui distribuent l'électricité sur une rangée de disjoncteurs
Les peignes verticaux qui transmettent l'alimentation entre plusieurs rangées

Les borniers de répartition servent, quant à eux, à relier les conducteurs électriques provenant du disjoncteur général aux modules du tableau.

Les modules complémentaires

Certains équipements peuvent être ajoutés au tableau électrique pour améliorer le confort ou la gestion de l'installation.

Ces modules ne sont pas toujours obligatoires mais apportent des fonctionnalités supplémentaires, où l'on retrouve parmi les dispositifs les plus courants :

Le parafoudre, qui protège l'installation contre les surtensions liées à la foudre
Le contacteur jour/nuit, utilisé pour activer certains appareils pendant les heures creuses
Le télérupteur, qui permet de commander un éclairage depuis plusieurs interrupteurs
Le délesteur, qui répartit la puissance disponible entre différents circuits

Comment fonctionne un tableau électrique au quotidien ?

Au quotidien, le tableau électrique agit comme un centre de contrôle pour l'ensemble des circuits du logement. L'électricité arrive depuis le réseau public et est ensuite distribuée vers les différents circuits à travers les modules du tableau.

Chaque circuit dispose d'un disjoncteur dédié qui surveille en permanence le courant circulant dans la ligne. Si une anomalie apparaît, le dispositif concerné coupe automatiquement l'alimentation.

Les interrupteurs différentiels contrôlent l'équilibre entre la phase et le neutre afin de détecter les fuites de courant, et lorsqu'un défaut est identifié, ils interrompent immédiatement l'électricité pour éviter tout risque.

Que dit la norme NF C 15-100 sur le tableau électrique ?

La norme NF C 15-100 encadre les installations électriques dans les logements. Elle définit plusieurs règles concernant le tableau électrique afin de garantir un niveau de sécurité élevé.

Cette réglementation impose notamment :

La présence d'au moins deux interrupteurs différentiels de 30 mA
La limitation à huit circuits maximum par interrupteur différentiel
La répartition des circuits d'éclairage et de prises entre plusieurs différentiels

La norme prévoit également des règles sur l'emplacement du tableau. Celui-ci doit être installé dans la gaine technique de logement et rester facilement accessible.

Quand faut-il moderniser ou remplacer son tableau ?

Certaines situations nécessitent de moderniser ou de remplacer votre tableau électrique. En effet, les installations anciennes ne répondent pas toujours aux normes actuelles et peuvent présenter des risques.

Par exemple, la présence de fusibles ou de coupe-circuits est un véritable signe d'une installation ancienne, là où les tableaux modernes utilisent uniquement des disjoncteurs pour la protection des circuits.

Selon la situation, des travaux conséquents dans le logement peuvent aussi conduire à modifier le tableau électrique, comme le fait d'ajouter de nouveaux équipements électriques ou de nouveaux circuits qui peut nécessiter l'installation de modules supplémentaires.

Fusibles anciens, tableau saturé, protections absentes… une installation électrique dépassée peut présenter de vrais risques. Faites vérifier votre tableau par un professionnel pour savoir s’il doit être modernisé ou remplacé.

👉 Je fais contrôler mon tableau électrique

Le Conseil Habitatpresto :

Anticipez la réserve de place dans votre tableau

Un tableau électrique ne se pense pas uniquement pour aujourd’hui. Entre une future borne de recharge, une pompe à chaleur ou simplement l’ajout de prises, les besoins évoluent vite dans un logement. Prévoir dès le départ des emplacements libres (modules disponibles et rangées non saturées) permet d’éviter une modification lourde et coûteuse du tableau quelques années plus tard. C’est un point souvent négligé, alors qu’il conditionne directement la simplicité et le coût de vos futurs travaux électriques.

Références

"Comment trouver le bon électricien ?", qualitel.org
Quel budget prévoir pour refaire mon électricité?- Youtube
Le guide électricité - Legrand

FAQ utile

Comment lire les informations sur un disjoncteur ?

Les disjoncteurs disposent de plusieurs indications techniques. Le calibre exprimé en ampères correspond à l'intensité maximale que le circuit peut supporter. Cette valeur dépend du type d'équipement ou d'installation protégée. Les disjoncteurs peuvent aussi avoir des repères qui permettent d'identifier le circuit auquel ils sont reliés.

Quelle différence entre un disjoncteur et un interrupteur différentiel ?

Le disjoncteur protège un circuit contre les surcharges et les courts-circuits. Il agit directement sur la ligne électrique concernée.

L'interrupteur différentiel, quant à lui, détecte les fuites de courant susceptibles de provoquer une électrisation. Il protège les personnes mais ne remplace pas le rôle du disjoncteur.

Que signifient les chiffres sur un tableau électrique ?

Les chiffres visibles sur les modules correspondent généralement au calibre ou à l'intensité maximale supportée par le dispositif. Ils permettent de connaître la capacité du circuit et de vérifier sa conformité avec les équipements alimentés.

Combien de rangées doit avoir mon tableau électrique ?

Le nombre de rangées dépend de la taille de l'installation et du nombre de circuits électriques présents dans le logement. Les installations modernes ont généralement plusieurs rangées, afin de répartir les circuits et les dispositifs de protection.

Faut-il un électricien pour poser un tableau électrique ?

L'installation d'un tableau électrique demande de respecter des règles techniques et des normes précises. Pour garantir la sécurité et la conformité de l'installation, vous devez confier cette tâche à un électricien qualifié, surtout lors d'une rénovation ou d'une mise aux normes.

Lexique utile

Calibre du disjoncteur : Le calibre du disjoncteur désigne l’intensité maximale, exprimée en ampères (A), que le circuit peut supporter avant coupure. Il doit être adapté à la section des conducteurs selon la NF C 15-100. Un mauvais calibre peut compromettre la sécurité, la conformité et l’assurabilité de l’installation.
Disjoncteur divisionnaire : Un disjoncteur divisionnaire est un appareil de protection placé dans le tableau électrique pour sécuriser un circuit précis : prises, éclairage, four ou chauffe-eau. Il coupe automatiquement en cas de surcharge ou court-circuit. Son choix impacte la protection des câbles, la conformité NF C 15-100 et la durabilité de l’installation.
Dispositif différentiel 30 mA : Le dispositif différentiel 30 mA est une protection qui détecte les fuites de courant vers la terre et coupe l’alimentation pour protéger les personnes. Il peut être de type AC, A ou F selon les circuits. Sa présence est essentielle pour la sécurité électrique et la conformité du logement.
Gaine technique logement (GTL) : La gaine technique logement est l’espace réglementaire qui regroupe le tableau électrique, le tableau de communication et les arrivées principales. Prévue par la NF C 15-100, elle facilite l’accessibilité et l’organisation des équipements. Une GTL mal prévue peut augmenter les coûts de reprise et nuire à la conformité.
Interrupteur différentiel : Un interrupteur différentiel est un appareil qui coupe l’alimentation lorsqu’il détecte un défaut d’isolement entre phase, neutre et terre. Il protège les personnes mais ne remplace pas le disjoncteur divisionnaire contre les surintensités. Son dimensionnement en 40 A ou 63 A influence sécurité, coût et conformité.
Peigne d’alimentation : Le peigne d’alimentation est un conducteur rigide qui distribue phase et neutre entre plusieurs modules du tableau électrique. Il remplace des pontages manuels et améliore la fiabilité du serrage. Sa compatibilité avec les disjoncteurs modulaires impacte la qualité de pose, la maintenance et la sécurité.
Protection contre les surintensités : La protection contre les surintensités est un dispositif qui coupe un circuit en cas de surcharge ou court-circuit. Elle est assurée par un disjoncteur ou un fusible calibré selon la section des câbles. Elle conditionne la sécurité incendie, la conformité NF C 15-100 et la durabilité des circuits.
Répartition des circuits : La répartition des circuits désigne l’organisation des départs électriques sous les interrupteurs différentiels du tableau. Elle doit équilibrer les usages : éclairage, prises, cuisson, chauffage ou circuits spécialisés. Une bonne répartition limite les coupures générales, facilite le dépannage et améliore la conformité de l’installation.
Section de conducteur : La section de conducteur est la surface du câble électrique, exprimée en mm², choisie selon l’intensité du circuit et son usage. Les sections courantes sont 1,5 mm², 2,5 mm² ou 6 mm². Elle influence directement sécurité, échauffement, conformité NF C 15-100 et coût des travaux.
Tableau de répartition : Le tableau de répartition est l’ensemble qui regroupe protections, différentiels, borniers et départs de circuits d’un logement. Il distribue l’énergie vers les équipements selon des règles de repérage et de protection. Sa conception impacte la sécurité, l’évolutivité, la maintenance et la conformité réglementaire.
Type AC : Le type AC est une catégorie d’interrupteur différentiel adaptée aux circuits standards comme l’éclairage ou les prises usuelles. Il détecte les défauts de courant alternatif. Son emploi doit rester compatible avec les usages prévus, car certains équipements nécessitent un type A pour garantir sécurité et conformité.
Type A : Le type A est une catégorie d’interrupteur différentiel capable de détecter les défauts en courant alternatif et les composantes continues. Il est requis pour certains circuits spécialisés, comme plaques de cuisson ou lave-linge. Son absence peut rendre l’installation non conforme et réduire la protection des personnes.
Parafoudre : Le parafoudre est un dispositif installé dans le tableau pour évacuer les surtensions transitoires vers la terre, notamment en zone exposée à la foudre. Son obligation dépend du niveau de risque et de l’alimentation du bâtiment. Il protège les équipements sensibles et limite les coûts de remplacement.
Borne de terre : La borne de terre est le point de raccordement des conducteurs de protection vert-jaune dans le tableau électrique. Elle assure la continuité vers la prise de terre et les liaisons équipotentielles. Une mauvaise connexion dégrade la sécurité des personnes et peut entraîner une non-conformité.
Réserve modulaire : La réserve modulaire est l’espace libre prévu dans le tableau pour ajouter de futurs équipements, comme un disjoncteur, un délesteur ou un contacteur. La NF C 15-100 impose une capacité d’évolution minimale. Elle améliore l’adaptabilité du logement et limite les coûts lors d’extensions ultérieures.
